Saat sedang merakit PC, kita harus memastikan semua komponen terhubung dengan baik, supaya PC tersebut bisa menyala tanpa masalah.
Nah, tapi terkadang ada saja kendala-kendala tertentu. Contoh salah satu yang paling sering, bingung cara memasang kabel front panel ke motherboard yang benar.
Karena itu tidak sedikit orang yang salah memasang kabel front panel, dan membuat panelnya menjadi tidak bisa bekerja dengan benar.
Ingin tahu cara memasang kabel front panel PC? Berikut akan saya jelaskan secara lengkap.
Daftar Isi
Sekilas Fungsi Front Panel Pada PC

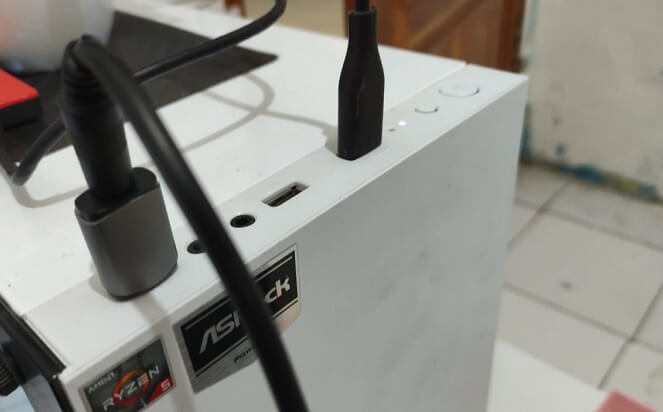

Front panel ialah salah satu bagian pada casing komputer. Umumnya terletak di bagian depan, samping atau atas casing, dan memiliki beberapa fungsi. Contohnya seperti:
- Tombol Power: Untuk menyalakan komputer
- Tombol Reset: Untuk restart paksa komputer
- HDD LED: Untuk notifikasi lampu harddisk
- Port USB: Untuk menghubungkan perangkat USB
- Port Audio: Untuk menghubungkan speaker, headset atau mic
- Dan lain-lain: Seperti card reader, untuk mengatur kipas, dan sebagainya
Front panel berguna untuk mempermudah penggunaan komputer.
Contoh sederhananya kalau tombol power di casing tidak berfungsi, otomatis akan jadi ribet bukan saat mau nyalakan komputer?
Baca Juga: Tips Jitu Mengatasi Casing PC yang Nyetrum
Cara Memasang Kabel Front Panel di PC

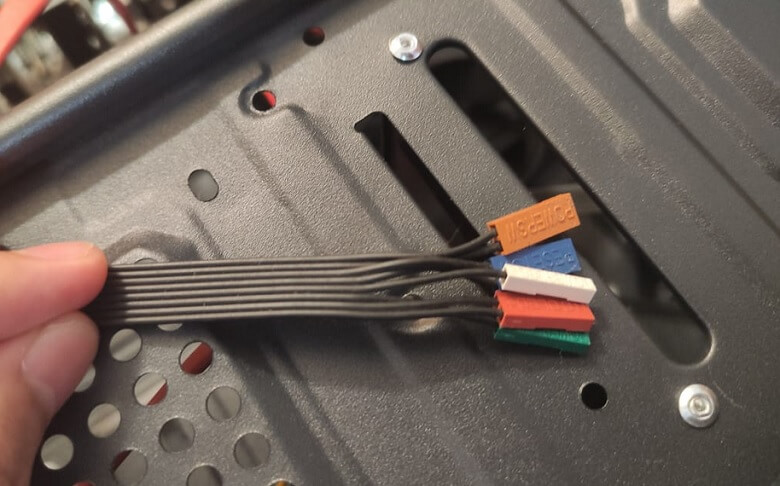

Kabel front panel terdiri dari Power SW, Reset SW, HDD LED dan Power LED. Selain itu biasanya setiap kabel punya warna yang berbeda.
Sekilas memang pemasangannya terlihat sulit, tapi dari pengalaman saya sebenarnya mudah kok.
Cara memasang kabel front panel di PC:
- Pastikan motherboard sudah terpasang di casing
- Disarankan jangan pasang dulu VGA / lepas VGA supaya tidak menghalangi (kalau ukurannya besar)
- Ambil kabel front panel dari casing PC
- Rapihkan terlebih dulu kabelnya
- Selanjutnya silakan hubungkan kabel-kabel tersebut ke motherboard sesuai dengan urutan
- Lanjut pasang kembali komponen-komponen lain
- Tes nyalakan komputer

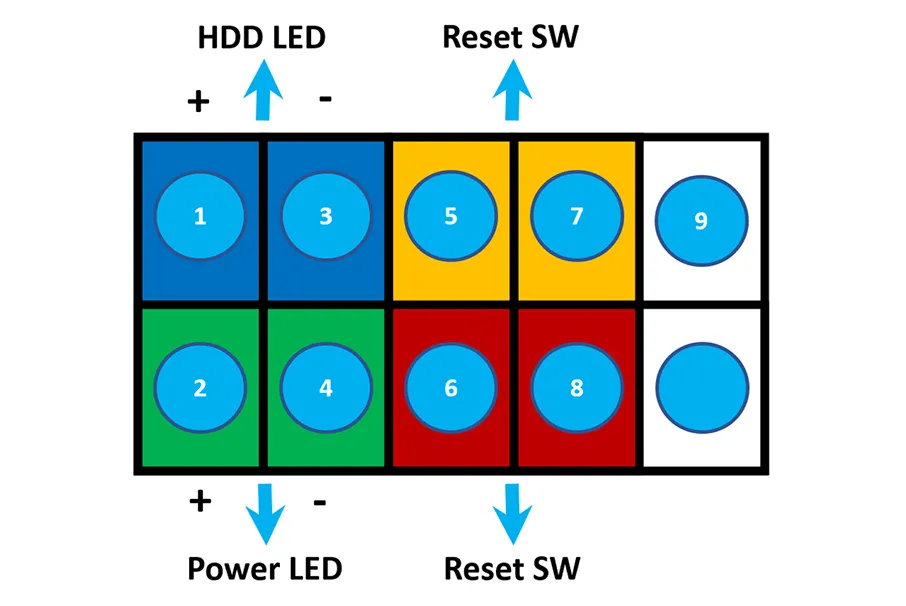

Perlu diketahui, urutan konektor yang dipasang di pin ini berbeda-beda pada setiap motherboard. Sehingga harus disesuaikan sendiri. Untuk gambarannya seperti ini:
Berikut cara pemasangan kabel front panel yang benar:
- HDD LED dipasang di pin 1 dan 3
- Power LED dipasang di pin 2 dan 4
- Reset SW (Tombol Reset) dipasang di pin 5 dan 7
- Power SW (Tombol Power) dipasang di pin 6 dan 8
- Panel Audio Jack dipasang di bagian kanan atas atau pin dengan label audio
- Panel USB port dipasang di bagian kiri bawah atau pin dengan label USB
Walau harus disesuaikan sendiri, sekarang ini hampir setiap motherboard sudah menyediakan panduan berupa tulisan pemasangan. Intinya tinggal ikuti saja.
- Contoh kalau ada tulisan Power SW di bagian atas konektor, berarti Anda harus pasang kabel power di bagian atas.
- Atau kalau ada tulisan HDD LED di pojok kiri konektor, berarti Anda harus memasang kabel HDD LED di sana
Oh ya, ada juga kesamaan di tiap motherboard, yaitu terdapat bagian pin yang tidak terpakai (biasanya di pojok kanan). Contoh pada pin nomor 9, dan pin nomor 10 (yang kosong)
Tips: Saat pemasangan, pastikan tidak ada konektor terbalik. Terutama pada bagian HDD LED atau Power LED supaya tidak konslet dan rusak.
Cara Memasang Kabel Front Panel USB 3.0
Khusus untuk front panel USB 3.0 memiliki bentuk berbeda. Dimana kabel dan portnya agak sedikit lebih besar.
Tapi secara pemasangan bisa dibilang lebih mudah. Karena kita hanya perlu menyambungkan kabel dengan menyesuaikan kabelnya.
Karena bentuk dari colokan kabelnya sudah menyesuaikan port (kalau tidak pas maka tidak akan masuk nantinya). Anda bisa cek video di atas untuk gambaran lebih lengkapnya.
Baca Juga: Cara Mengetahui Pemakaian Daya PSU
Akhir Kata
Saat merakit PC, pemasangan front panel merupakan salah satu hal yang penting. Tanpa adanya fungsi front panel, dijamin pemakaian PC akan jadi ribet nantinya.
Untuk penjelasan di sini saya lebih menekankan pada panel power-nya ya. Karena panel USB maupun audio di motherboard sekarang rata-rata sudah terpisah konektornya dan mudah dipasang.
Ada pertanyaan terkait panduan merakit? Silakan kirim saja lewat komentar.
Semoga bermanfaat.
