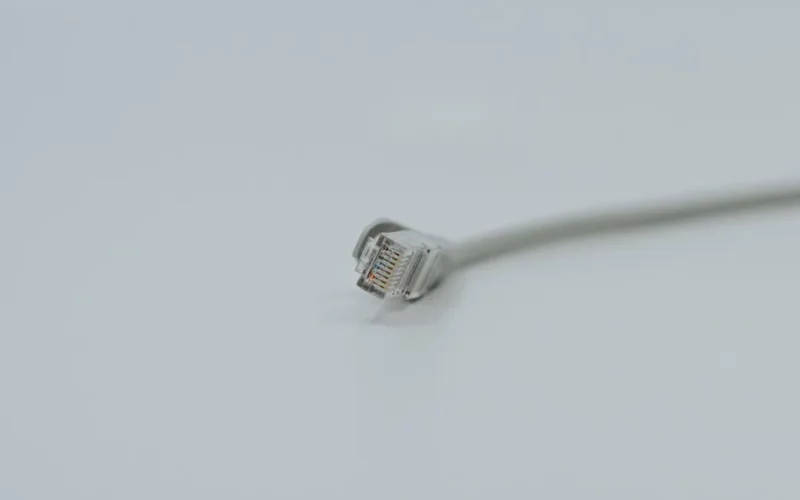

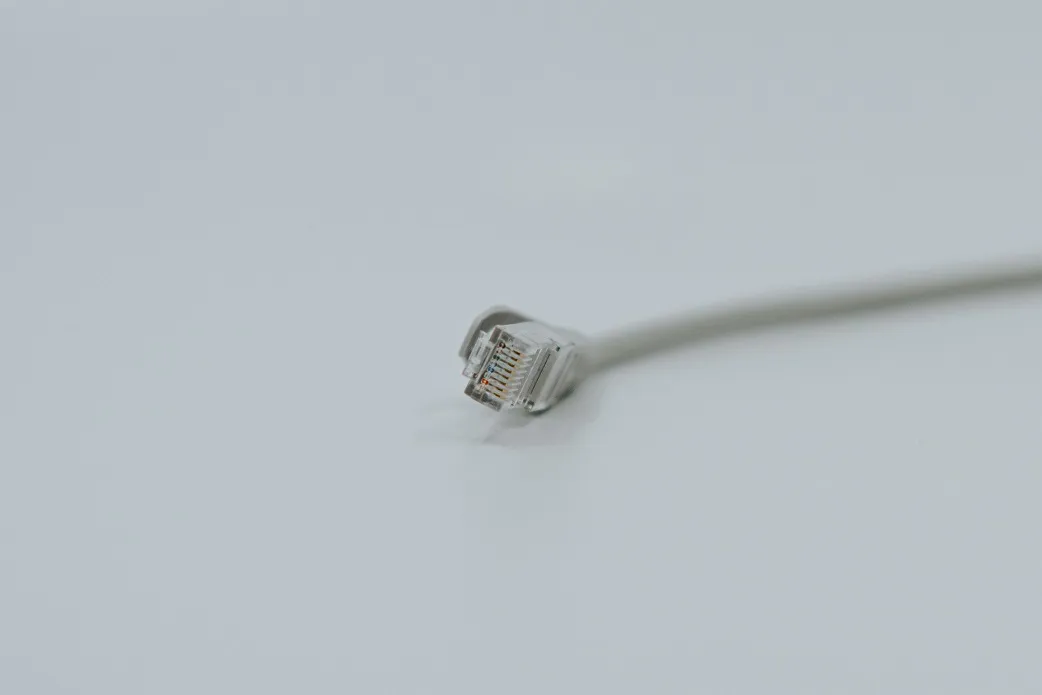

Ini Urutan Kabel Straight dan Cross Beserta Fungsinya

Daftar Urutan Kabel Straight dan Cross

Pada dasarnya, ada 2 jenis model pemasangan kabel UTP yang sering kita temui. Pertama ada model kabel straight dan yang kedua cross.

Kedua jenis model kabel UTP ini tidak hanya berbeda dari proses pemasangannya saja. Melainkan juga memiliki perbedaan dari segi fungsinya.

Bicara tentang model pemasangan kabel UTP straight dan cross, ternyata belum semua orang tahu urutannya, lho. Kalau Anda juga termasuk orang yang baru belajar, bisa perhatikan pembahasan urutan kabel cross dan straight di sini.

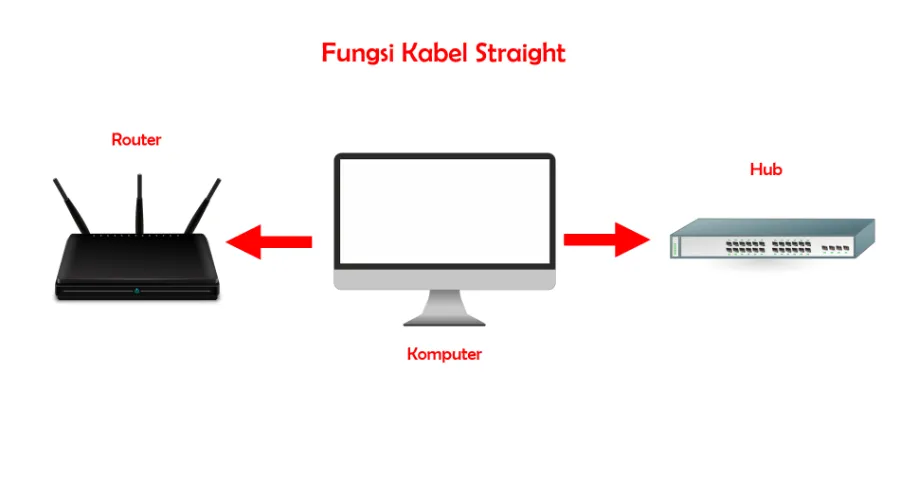

Fungsi Kabel Straight

Kabel Straight

Pertama, mari kita bahas jenis kabel straight terlebih dahulu. Kabel straight adalah salah satu jenis pemasangan kabel UTP dengan kondisi lurus. Biasanya sering juga disebut dengan istilah straight trough cable.

Lurus di sini, berarti Anda harus memasangkan kabel UTP sesuai warna dan urutan pin-nya. Bisa dibilang, jenis pemasangan ini lebih mudah dibandingkan model cross yang harus menyilangkan urutannya.

Lalu dari segi fungsi, kabel straight umumnya berguna untuk menghubungkan komputer ke jaringan. Contohnya seperti:

  • Menghubungkan komputer ke port LAN
  • Menghubungkan komputer ke hub
  • Menghubungkan komputer ke router
  • Menghubungkan switch ke hub
  • Menghubungkan switch ke router

Ketahui juga cara setting LAN di Windows 10

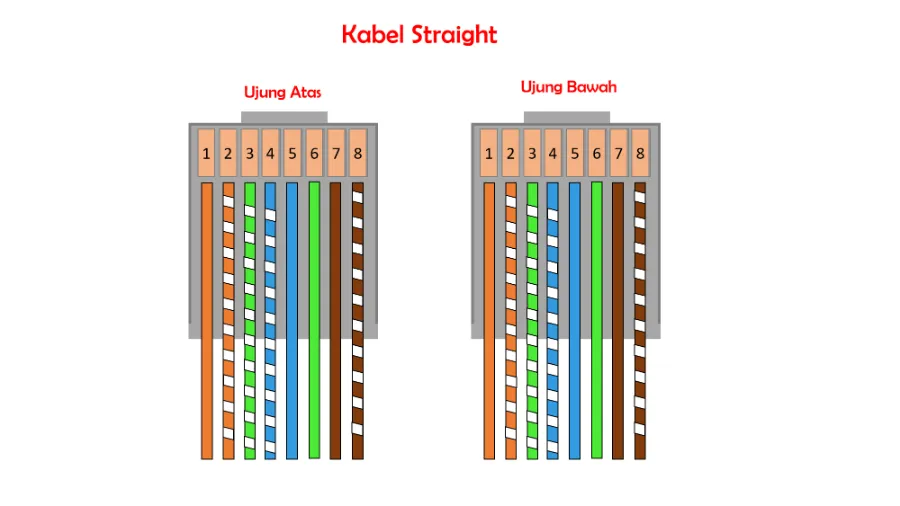

Urutan Kabel Straight

Urutan untuk Kabel Straight

Pemasangan kabel UTP model straight terbilang sangat mudah. Karena Anda hanya harus menghafal urutan warna saja. Lalu pastikan urutan warna tersebut sesuai dengan pin-nya di masing-masing ujung kabel.

Berikut ini urutan kabel straight:

PinUjung AtasUjung Bawah
1OrangeOrange
2Putih OrangePutih Orange
3Putih HijauPutih Hijau
4Putih BiruPutih Biru
5BiruBiru
6HijauHijau
7CokelatCokelat
8Putih CokelatPutih Cokelat

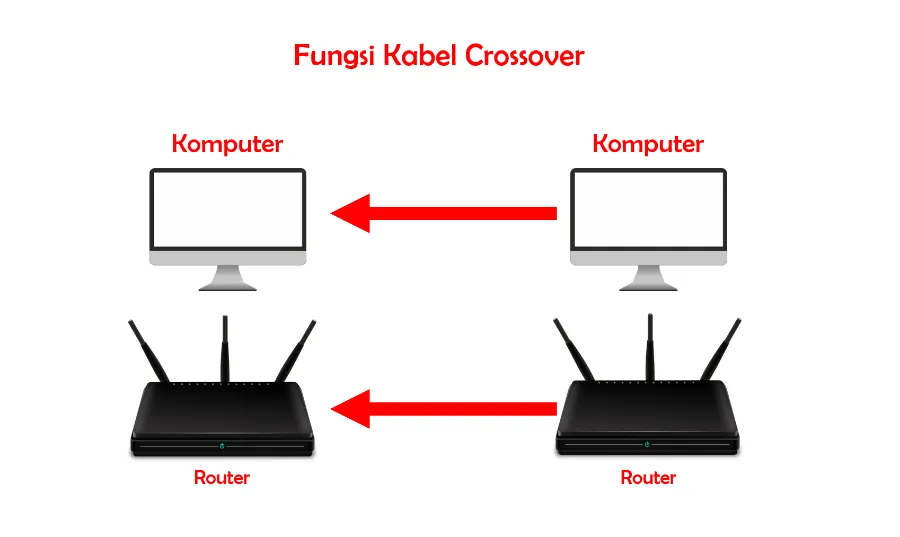

Fungsi Kabel Crossover

Fungsi Pemakaian Kabel Cross

Kedua ada jenis kabel crossover atau sering disebut cross. Sesuai dengan namanya, kabel cross ini berarti kabel yang dipasang secara menyilang.

Meskipun dipasang secara menyilang, Anda tetap harus memperhatikan urutannya supaya kabel tersebut bisa berfungsi.

Umumnya, kabel ini sering dipakai untuk menghubungkan perangkat yang sama, seperti:

  • Menghubungkan komputer ke komputer
  • Menghubungkan router ke router
  • Menghubungkan hub ke hub
  • Menghubungkan switch ke switch

Urutan Kabel Crossover

Urutan Kabel Cross

Seperti yang sudah saya katakan di atas, kalau untuk memasang kabel cross juga tetap harus memperhatikan urutannya.

Oleh sebab itu, pemasangan kabel cross ini sedikit lebih sulit. Tapi kalau Anda sudah terbiasa, nantinya akan hafal urutannya.

Berikut urutan kabel crossover yang bisa Anda ikuti:

PinUjung AtasUjung Bawah
1Putih OrangePutih Hijau
2OrangeHijau
3Putih HijauPutih Orange
4BiruBiru
5Putih BiruPutih Biru
6HijauOrange
7Putih CokelatPutih Cokelat
8CokelatCokelat

Perbedaan Kabel Cross dan Straight

Dari pembahasan di atas, mungkin Anda sudah dapat menyimpulkan sendiri beberapa perbedaan antara pemasangan kabel cross dan straight.

Tapi kalau Anda masih bingung, saya sudah simpulkan beberapa perbedaannya pada tabel berikut:

Kabel CrossKabel Straight
Model pemasangan kabelnya dengan urutan yang bersilanganPemasangannya berurutan sesuai warna dan pin di setiap ujungnya
Fungsi utamanya untuk menghubungkan perangkat sejenisMemiliki fungsi untuk menghubungkan perangkat dengan jenis yang berbeda
Sering dipakai untuk melakukan transfer data (PC to PC)Sering dipakai untuk menghubungkan PC ke jaringan

Kelebihan Penggunaan Kabel LAN

Pemakaian kabel LAN, memiliki kelebihannya tersendiri ketimbang menggunakan koneksi WiFi. Di antaranya:

Koneksi Lebih Stabil

Koneksi dengan kabel LAN cenderung lebih stabil, karena penghantaran koneksi dilakukan langsung oleh kabel.

Kemudian Loss Lebih Kecil

Penggunaan LAN bisa meminimalisir adanya packet loss, ketimbang penggunaan koneksi WiFi. Bedanya bisa cukup signifikan.

Lebih Kencang

Kecepatan internet dari koneksi LAN, bisa cenderung lebih kencang dibandingkan dengan koneksi WiFi. Hasilnya juga bisa lebih maksimal, misal untuk sharing data.

Lebih Aman

Selanjutnya koneksi internet dengan LAN juga cenderung lebih aman. Meskipun memang tergantung dari konfigurasi internetnya juga.

Akhir Kata

Secara umumnya, kabel straight berfungsi untuk menghubungkan perangkat dengan jenis berbeda. Sedangkan kabel cross memiliki fungsi untuk mengkoneksikan perangkat sejenis.

Keduanya pasti Anda temui di setiap perusahaan. Karena fungsinya bisa mendukung aktivitas pekerjaan kita. Jadi menurut saya, baik itu urutan kabel straight dan cross wajib dipahami.

Sekian pembahasan singkat mengenai urutan kabel straight dan cross. Apabila Anda mau bertanya, silakan isi komentar yang ada di bawah.

Semoga bermanfaat.
